 锻钢三片式球阀 |
返回 |
|
| 产品名称：锻钢三片式球阀 |
| 产品型号：Q11F，Q61F |
| 产品介绍： 产品引用标准：
1、设计和制造标准根据：BS5351 MSS SP-118;
2、连接端根据：
1）承插焊根据：ANSI B16.11;JB/T1751
2）螺纹端根据：ANSI B16.11;JB/T1751
3）对焊端根据：ANSI B16.25;JB/T12224
4）法兰端根据：ANSI B16.5;JB79
3、检验与试验根据：API 598;GB/T13927;JB/T9092
4、结构特征：三片式螺栓连接
5、材料标准根据：ANSI/ASTM
6、阀体主要材料：A105;LF2;F304(L);F316(L);F11;F22;F51;F91
产品结构特点：
三片式锻钢球阀,中部用螺栓连接.根据所选的阀座与垫片/填料的材料不同,适应不同的工作温度和介质.
全径/缩径
90度定位和带锁结构
特殊形式的“Y”头手柄
防火和防静电设计
一对相向的蝶形弹簧垫
防吹出阀杆
阀杆中部双重密封结构
螺栓、螺纹垫片密封阀盖
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1 | |
主要零件的材料说明：
|
序号 |
零件名称 |
CS ASTM |
SS ASTM |
|
Type A105N |
Type F304(L) |
Type F3316(L) |
|
1.4 |
阀体接体,阀盖 |
ASTM A105N |
A182 F304(L) |
A182 F316(L) |
|
2 |
内六角螺栓 |
A193 B7 |
A193 B8 |
A193 B8M |
|
5,8,10 |
密封圈 |
尼龙1010/RPFE+Cu粉/PPL |
|
6,7 |
球体阀杆 |
A182 F410 |
A182 F304(L) |
A182 F316(L) |
|
9 |
橡胶O型圈 |
氟橡胶 |
|
11 |
压套 |
A182 F410 |
A182 F304(L) |
A182 F316(L) |
|
13 |
手柄 |
A182 F321 |
|
14 |
螺母 |
A194 2H |
A194 8 |
A194 8 |
|
15 |
锁卡 |
A182 F321 | 注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢； |
主要外形尺寸：
|
尺寸\口径 |
1/2″ |
3/4″ |
1″ |
11/2″ |
2″ |
|
L |
71 |
96 |
116 |
128 |
140 |
|
A |
21.8 |
27.1 |
33.8 |
48.7 |
61.1 |
|
NPT |
1/2″ |
3/4″ |
1″ |
11/2″ |
2″ |
|
LO |
108 |
146 |
178 |
178 |
200 |
|
H |
51 |
62 |
81 |
85 |
100 | |

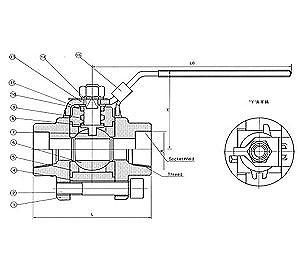

| 效 果 图：(如下所示) |
 |
|
 |
 |
|
 |
|
