锻钢闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
闸阀的结构设计和规范：
锻钢闸阀制造按API 602,BS5352,ANSI B16.34.
试验与验收按API 598,标识按照MSS SP-25.
结构型式如下：
1.全通径或缩径；
2.明杆带支架；
3.两端自动调心的填料压套；
4.用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
5.本体倒密封；
6.承插焊接ANSI/ASME B16.11;
7.螺纹端(NPT端)按ANSI/ASME B1.20.1。

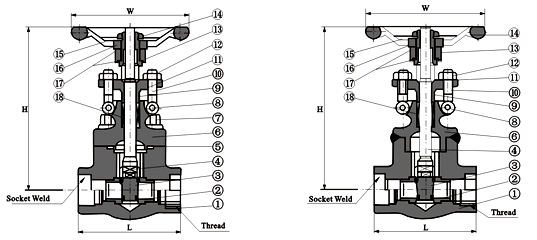

标准材质细表 :
| 序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 2 |
阀座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
| 3 |
闸板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 4 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
| 6 |
阀盖 |
A105 |
A276f304 |
A276F304(L) |
A276F316(L) |
| 7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 8 |
销钉 |
A276420 |
A276 304 |
| 9 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
| 10 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 11 |
填料压板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
| 12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 13 |
阀杆螺母 |
A276420 |
| 14 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 15 |
铭牌 |
SS |
| 16 |
手轮 |
A197 |
| 17 |
垫片 |
A473431 |
|
| 18 |
填料 |
柔性石墨 |
PTFE |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
| 全径 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
| L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
| H(开) |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
| W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
| 重量 |
螺栓式 |
2.1 |
2.0 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
| 焊接式 |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 | |
