 Z73X手动浆液阀 |
返回 |
|
| 产品名称：Z73X手动浆液阀 |
| 产品型号：Z73X |
产品介绍：
本阀适用于糖浆、纸浆、泥浆、污水、砂浆、煤浆等介质管路上。作调节和节流使用，具有结构紧凑、体积小、重量轻、流阻小、介质在阀内不易沉淀以及安装维修方便等诸多优点，驱动方式：手轮、伞齿轮、电动、气动。
|
|
|
| 性能参数
|
公称压力PN(MPa) |
试验压力(MPa) |
工作温度(℃) |
|
壳体 |
密封 |
|
0.6 |
0.9 |
0.66 |
-10～＋80℃
|
|
1.0 |
1.5 |
1.1 |
应用规范
|
设计标准 |
JB/TQ648 |
|
法兰标准 |
DN50-150 PN16、GB4216.5-84 DIN2533
DN200-600 PN10、GB4216.4-84 DIN2532 |

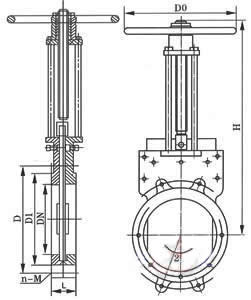

主要外形及连接尺寸
|
公称通径
DN（mm） |
L |
D |
D1 |
D0 |
2 |
H |
n-M |
|
PN0.6 |
PN1.0 |
|
50 |
40 |
40 |
125 |
100 |
180 |
45° |
295 |
4-M16 |
|
65 |
40 |
40 |
145 |
120 |
180 |
45° |
305 |
4-M16 |
|
80 |
50 |
50 |
160 |
135 |
220 |
45° |
330 |
4-M16 |
|
100 |
50 |
50 |
180 |
155 |
220 |
22.5° |
380 |
4-M16 |
|
125 |
50 |
50 |
210 |
185 |
240 |
22.5° |
415 |
4-M16 |
|
150 |
60 |
60 |
240 |
210 |
280 |
22.5° |
490 |
4-M20 |
|
200 |
60 |
60 |
295 |
265 |
280 |
22.5° |
550 |
4-M20 |
|
250 |
70 |
70 |
350 |
320 |
360 |
15° |
693 |
8-M20 |
|
300 |
70 |
80 |
400 |
368 |
400 |
15° |
796 |
8-M20 |
|
350 |
80 |
90 |
460 |
428 |
400 |
11.25° |
895 |
10-M20 |
|
400 |
80 |
120 |
515 |
482 |
500 |
11.25° |
1004 |
10-M22 |
|
450 |
90 |
120 |
565 |
532 |
500 |
9° |
1110 |
14-M22 |
|
500 |
100 |
130 |
620 |
585 |
600 |
9° |
1210 |
14-M22 |
|
600 |
100 |
140 |
825 |
685 |
700 |
9° |
1460 |
14-M27 |
|
700 |
100 |
140 |
840 |
800 |
800 |
7.5° |
1680 |
16-M27 |
|
800 |
120 |
150 |
950 |
905 |
800 |
7.5° |
1910 |
16-M30 |
|
900 |
120 |
150 |
1050 |
1005 |
800 |
6.43° |
2130 |
20-M30 | |
| 效 果 图：(如下所示) |
 |
|
 |
 |
|
 |
|
