H41H升降式法兰止回阀

产品名称：H41H升降式法兰止回阀

产品型号：H41H

产品介绍：

◆主要性能规范

试验压力(MPa)	2.5	4.0	6.4	10.0	MPa
壳体强度试验	3.75	6.0	9.6	15.0	MPa
高压密封试验压力	2.75	4.4	7.04	11.0	MPa
低压气密封验压力	0.5-0.7
适用介质	C 水、油品、气		P 醋酸类	R 硝酸类	N 液化气
适用温度	≤425℃		≤100℃		-40-+80℃

结构长度：GBl2221-89
法兰标准：JB79-59

◆主要外形尺寸和连接尺寸单位：毫米

公称压力	公称通径	L	D	D1	D2	b	Z-φd	D6	H
1.6	25	160	115	85	65	16	4-φ14	-	80
	32	180	135	100	78	16	4-φ18	-	85
	40	200	145	110	85	16	4-φ18	-	95
	50	230	160	125	100	16	4-φ18	-	105
	65	290	180	145	125	18	4-φ18	-	120
	80	310	195	160	135	20	8-φ18	-	130
	100	350	215	180	155	20	8-φ18	-	140
	125	400	245	210	185	22	8-φ18	-	155
	150	480	280	240	210	24	8-φ23	-	180
	200	600	335	295	265	26	12-φ23	-	215
	250	730	405	355	320	32	12-φ25	-	260
	300	850	460	410	375	34	12-φ25	-	315
2.5	20	150	105	75	55	16	4-φ14	-	80
	25	160	115	85	65	16	4-φ14	-	80
	32	180	135	100	78	18	4-φ18	-	120
	40	200	145	110	85	18	4-φ18	-	140
	50	230	160	125	100	20	4-φ18	-	145
	65	290	180	145	120	22	8-φ18	-	160
	80	310	195	160	135	22	8-φ18	-	170
	100	350	230	190	160	24	8-φ23	-	195
	125	400	270	220	188	28	8-φ25	-	222
	150	480	300	250	218	30	8-φ25	-	255
	200	600	360	310	278	34	12-φ25	-	312
	250	730	425	370	332	36	12-φ30	-	3弱
	300	850	485	430	390	40	16-φ30	-	410
4.0	15	130	95	65	45	16	4-φ14	40	80
	20	150	105	75	55	16	4-φ14	51	100
	25	160	115	85	65	16	4-φ14	58	110
	32	180	135	100	78	18	4-φ18	66	120
	40	200	145	110	85	18	4-φ18	76	140
	50	230	160	125	100	20	4-φ18	88	145
	65	290	180	145	120	22	8-φ18	110	160
	80	310	195	160	135	22	8-φ18	121	170
	100	350	230	190	160	24	8-φ23	150	195
	125	400	270	220	188	28	8-φ25	176	225
	150	480	300	250	218	30	8-φ25	204	255
	200	600	375	320	282	38	12-φ30	260	318
	250	730	445	385	345	42	12-φ34	313	360
	300	850	510	450	408	46	12-φ34	364	415
6.4	15	170	105	75	55	20	4-φ14	40	75
	20	190	125	90	68	22	4-φ18	51	110
	25	210	135	100	78	24	4-φ18	58	125
	32	230	150	110	82	24	4-φ23	66	152
	40	260	165	125	95	24	4-φ23	76	168
	50	300	175	135	105	26	4-φ23	88	170
	65	340	200	160	130	28	8-φ23	110	188
	80	380	210	170	140	30	8-φ23	121	205
	100	430	250	200	168	32	8-φ25	150	230
	125	500	295	240	202	36	8-φ30	176	230
	150	550	340	280	240	38	8-φ34	204	260
	200	650	405	345	300	44	12-φ34	260	330

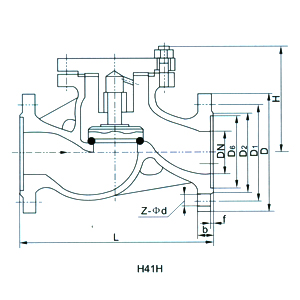

效果图：(如下所示)

查看大图
