 H41X节能消声止回阀 |
返回 |
|
| 产品名称：H41X节能消声止回阀 |
| 产品型号：H41X |
| 产品介绍：
概述
H41X节能消声止回阀适用于给排水管道，阀瓣采用进出口两端中心抽倒向，启闭灵活，可水平安装，阀瓣采用弹簧加载，其快速关闭能有效地消除水锤，密封性能好，关闭无噪声。它具有体积小，重量轻，流体阻力小，耐疲劳，寿命长等优点。
主要性能规范
|
型号 |
公称压力 |
壳体试验压力 |
密封试验压力 |
适用介质 |
工作温度 |
|
H41X-10 |
1.0MPa |
1.5MPa |
1.1MPa |
水及弱腐蚀性流体 |
≤80℃ |
|
H41X-16 |
1.6MPa |
2.4MPa |
1.76MPa |
水及弱腐蚀性流体 |
≤80℃ |
主要零件材料
|
型号 |
阀体 |
密封圈 |
弹 簧 |
阀盖环 |
|
H41X-10 |
铸铁、铜合金 |
丁腈橡胶(NBR) |
不锈钢丝1Cr18Ni9Ti |
球墨铸铁或碳钢 |
|
H41X-16 |
铸钢、不锈钢 |
丁腈橡胶(NBR) |
不锈钢丝1Cr18Ni9Ti |
球墨铸铁或碳钢 |
连接结构尺寸
|
公称压力PN（MPa） |
公称通径DN（mm） |
尺寸（mm） |
|
L |
D |
K |
b |
Z-φd |
|
1.0 |
40 |
112 |
145 |
110 |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
|
65 |
130 |
180 |
145 |
20 |
4-18 |
|
80 |
150 |
195 |
160 |
22 |
8-18 |
|
100 |
165 |
215 |
180 |
24 |
8-18 |
|
125 |
190 |
245 |
210 |
26 |
8-18 |
|
150 |
210 |
280 |
240 |
26 |
8-22 |
|
200 |
255 |
335 |
295 |
28 |
8-22 |
|
250 |
310 |
390 |
350 |
28 |
12-22 |
|
300 |
320 |
440 |
400 |
28 |
12-22 |
|
350 |
380 |
500 |
46 |
30 |
16-22 |
|
400 |
405 |
565 |
515 |
32 |
16-26 |
|
450 |
430 |
615 |
565 |
32 |
20-26 |
|
500 |
450 |
670 |
620 |
34 |
20-26 |
|
600 |
510 |
780 |
725 |
36 |
20-30 |
|
1.6 |
40 |
112 |
145 |
110 |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
|
65 |
130 |
180 |
145 |
20 |
4-18 |
|
80 |
150 |
195 |
160 |
22 |
8-18 |
|
100 |
165 |
215 |
180 |
24 |
8-18 |
|
125 |
190 |
245 |
210 |
26 |
8-18 |
|
150 |
210 |
280 |
240 |
26 |
8-22 |
|
200 |
255 |
335 |
295 |
30 |
12-22 |
|
250 |
310 |
405 |
355 |
32 |
12-26 |
|
300 |
320 |
460 |
410 |
32 |
12-26 |
|
350 |
380 |
520 |
470 |
36 |
16-26 |
|
400 |
405 |
580 |
525 |
38 |
16-30 |
|
450 |
430 |
640 |
585 |
40 |
20-30 |
|
500 |
450 |
715 |
650 |
42 |
20-33 |
|
600 |
510 |
840 |
770 |
48 |
20-36 | |

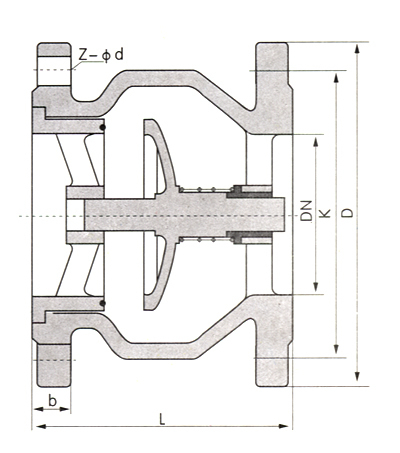

| 效 果 图：(如下所示) |
 |
|
 |
 |
|
 |
|
