 H71/72对夹升降止回阀 |
返回 |
|
| 产品名称：H71/72对夹升降止回阀 |
| 产品型号：H71/72 |
| 产品介绍： 概述
该阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。
主要技术参数
|
型号 |
公称通径 |
试验压力 |
工作温度 |
适用温度 |
|
壳体 |
密封 |
|
H71-16C/P/R |
1.6 |
2.4 |
1.76 |
≤350℃ |
水、蒸气、油品等 硝酸、醋酸等腐蚀性介质
|
|
H71-25P/R |
2.5 |
3.75 |
2.75 |
≤235℃
|
|
H71-40P/R |
4.0 |
6.0 |
4.4 |
≤200℃ |
主要零件材料
|
型号 |
阀门 |
阀瓣 |
弹簧 |
|
H71H-16C H71H-25 |
WCB |
304 |
304 |
|
H71W-25P H71W-40P |
304 |
304 |
304 |
|
H71W-25R H71W-40R |
316 |
316 |
316 |

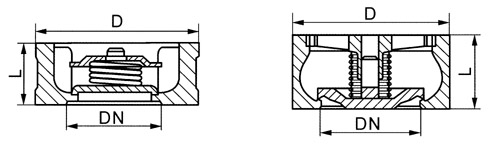

国标主要尺寸
|
公称压力
PN(MPa)
|
1.0 1.6 |
2.5 |
4.0 |
|
尺寸(mm) |
尺寸(mm) |
尺寸(mm) |
|
公称通径
DN(mm) |
L |
D |
L |
D |
L |
D |
|
15 |
22 |
53 |
22 |
53 |
22 |
53 |
|
20 |
22 |
63 |
22 |
63 |
22 |
63 |
|
25 |
22 |
73 |
22 |
73 |
22 |
73 |
|
32 |
28 |
84 |
28 |
84 |
28 |
84 |
|
40 |
31.5 |
94 |
31.5 |
94 |
31.5 |
94 |
|
50 |
40 |
109 |
40 |
109 |
40 |
109 |
|
65 |
46 |
129 |
46 |
129 |
46 |
129 |
|
80 |
50 |
144 |
50 |
144 |
50 |
144 |
|
100 |
60 |
164 |
60 |
170 |
60 |
170 |
|
125 |
90 |
194 |
90 |
197 |
90 |
197 |
|
150 |
106 |
220 |
106 |
227 |
106 |
227 |
|
200 |
140 |
275 |
140 |
287 |
140 |
293 |
|
250 |
146 |
331 |
146 |
343 |
146 |
355 |
美标主要尺寸
|
公称压力CLASS(Lb) |
CLASS150Lb |
CLASS300Lb |
|
公称通径DN |
尺寸(mm) |
尺寸(mm) |
|
mm |
in |
L |
D |
L |
D |
|
15 |
1/2 |
22 |
47 |
22 |
53 |
|
20 |
3/4 |
22 |
57 |
22 |
65 |
|
25 |
1 |
22 |
66 |
22 |
72 |
|
32 |
1 1/4 |
28 |
75 |
28 |
81 |
|
40 |
1 1/2 |
31.5 |
85 |
31.5 |
95 |
|
50 |
2 |
40 |
103 |
40 |
110 |
|
65 |
2 1/2 |
46 |
122 |
46 |
129 |
|
80 |
3 |
50 |
135 |
50 |
148 |
|
100 |
4 |
60 |
173 |
60 |
180 |
|
125 |
5 |
90 |
196 |
90 |
215 |
|
150 |
6 |
106 |
222 |
106 |
250 |
|
200 |
8 |
140 |
279 |
140 |
307 |
|
250 |
10 |
146 |
339 |
146 |
361 | |
| 效 果 图：(如下所示) |
 |
|
 |
 |
|
 |
|
