产品概述
（一） 产品介绍
HQ41X-1.6球型止回阀是用于防止管路中介质向反方向流动的一种自动控制阀门。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。采用橡胶包皮滚球为阀瓣，球自身旋转产生的自清洗功能可防止污物堵塞阀门腔体，消除由此产生的泄漏隐患。在介质的作用下，可在阀体内的整体式滑道上作上下滚动，从而打开或关闭阀门。
（二）工作原理和结构说明
本阀由阀体、阀盖、密封球等零件组成。
当介质正向流动时，密封球被推开至侧室，阀门呈开启状态；当介质倒流时，密封球下移，并在倒流介质的作用下，封闭密封口，阀门呈关闭状态。
（三）技术参数
工作介质：洁净水或高粘度或有悬浮物流体。
介质温度：≤80℃
（四）性能特点
结构简单，开启容易，能量损耗小。
适用于高粘度、有悬浮物的工业及冷水、热水、工业及生活污水管网中，也适用于污水，粘稠液体，腐蚀性液体和高浓度液体的输送。
密封性能好，无水锤效应，静音效果好。
（六）安装注意事项
水平或垂直安装均可（垂直安装效果更好）。安装时注意方向一致，水平安装时，密封球侧室应向上，最好安装于潜水排污泵出口。

性能规范 试验标准: GB/T 13927 AP1598

材料选用表

尺寸参数 法兰标准：GB/T 17241.6 GB/T 9113

安装示意图

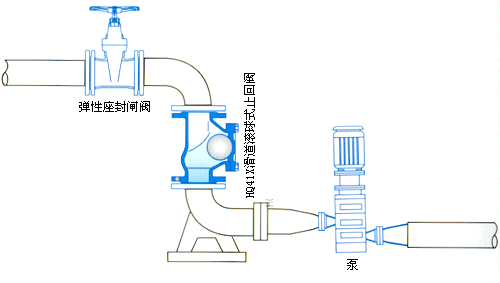

（图1：滑道滚球式止回阀安装示意图）
