主要零件材料
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti
波纹膜片：丁腈橡胶夹增强涤纶织物
填 料：聚四氟乙烯、柔性石墨
弹 簧：60Si2Mn
膜 盖：A3
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
主要技术参数性能规范
1、调节机构主要技术参数
|
阀座直径mm |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量
系数kv |
合流 |
8.5 |
13 |
21 |
34 |
52 |
85 |
125 |
210 |
340 |
535 |
800 |
1260 |
|
分流 |
25 |
32 |
40 |
50 |
65 |
85 |
125 |
210 |
340 |
535 |
800 |
1260 |
|
公称压力MPa |
1.6 4.0 6.4 |
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
|
流量特性 |
直线 |
|
介质温度℃ |
-20～200、-40～+250（常温型）、-40～315（中温型） |
|
法兰尺寸 |
铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 |
|
法兰型式 |
法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 |
|
阀体材质 |
HT200,ZG230-450、ZG1Cr18Ni9 |
|
阀芯材质 |
1Cr18Ni9 |
|
上阀盖型式 |
普通式（常温型），热片式（中温型） |
|
可调比 |
30:1 |
|
气源接头 |
M16×1.5 |
2、执行机构主要技术参数
|
型 号 |
ZHA（B）-3 |
ZHA（B）-4 |
ZHA（B）-5 |
ZHA（B）-6 |
|
有效面积cm2 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
16.25 |
40 |
60 |
1000 |
|
弹簧范围KPa |
20～100；40～200、20～60、60～100、80～240 |
3、性能指标
|
项目 |
不带定位器 |
带定位器 |
|
基本误差％ |
±6 |
±1.5 |
|
回差％ |
5 |
1.5 |
|
死区％ |
4 |
0.6 |
|
始终点偏差％ |
气关 |
始点 |
±2.5 |
±1.5 |
|
终点 |
±6.0 |
|
气开 |
始点 |
±6.0 |
|
终点 |
±2.5 |
|
额定行程偏差％ |
±2.5 |
|
允许泄漏量L/h |
10-3×阀额定容量 | 注：一般均应带定位器
4、允许压差
|
供气压力 |
弹簧压力 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
0.14MPa |
20-100 |
1220 |
750 |
500 |
300 |
300 |
200 |
120 |
120 |
80 |
50 |
50 |
25 |
可配附件：定位器 手轮机构 空气过滤减压器等。

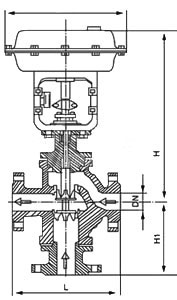

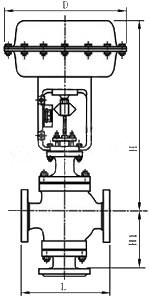

外形尺寸
ZJHQ气动薄膜三通调节阀(合流) |
 ZJHX气动薄膜三通调节阀(分流) |
|
公通径(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L(mm) |
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
635 |
720 |
|
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
660 |
740 |
|
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
670 |
770 |
|
H1(mm) |
PN1.6MPa |
140 |
150 |
160 |
180 |
200 |
220 |
220 |
256 |
278 |
322 |
540 |
612 |
|
PN4.0MPa |
150 |
160 |
170 |
190 |
220 |
232 |
256 |
295 |
313 |
372 |
540 |
612 |
|
PN6.4MPa |
160 |
170 |
180 |
200 |
220 |
242 |
266 |
300 |
318 |
382 |
540 |
612 |
|
H(mm) |
普通型 |
435 |
441 |
465 |
480 |
584 |
585 |
575 |
762 |
772 |
792 |
1203 |
1234 |
|
散热片型 |
565 |
571 |
595 |
610 |
631 |
748 |
738 |
961 |
971 |
989 |
1525 |
1554 |
|
D(mm) |
285 |
360 |
470 |
|
重量(KG) |
72 |
75 |
81 |
88 |
135 |
158 |
190 |
262 |
322 |
450 |
550 |
600 |
注：公称通径小于80的分流阀采用同口径的合流阀代替 *本产品性能指标贯彻GB/T4213—92。 |
