| 产品介绍： ●概述
V230Y(11/22)型自力式差(微)压调节阀是一种不需外来能源的节能型产品，利用工艺管道中的压力变化与信号进行比较，使被调介质的力与执行机构的输出力平衡，以达到确定的压力、差压值，主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，以达到理想的燃烧条件。可用于汽轮发电机密封油系统中，确保发电机组正常安全运行并提高发电效率．可用于煤气、天然气、液化气、石油气、氮气等各种工业气体的减压、微压调节。该阀也可应用于石油、化工、；台金、制药等工业部门过程中差压或微压，平衡系统的自动调节。
●主要零件材料
阀 体：HT200、ZG230～450、ZGlCrl8Ni9Ti、ZGCrl8Ni12Mo2Ti
阀 芯：Cr18Ni12Mo2Ti、1Cr18Ni9Tj
阀 座：Cr18Ni12Mo2Ti、1Cr1Ni9Ti
弹 簧：60si12Mn、1Cr18Ni9Ti、50crVA
波纹管：1cr18Ni9Ti
膜 片：丁腈橡胶、耐油橡胶、氟橡胶
膜 盖：A3、1Cr18Ni9Ti
●主要技术参数
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
额定流量系数 |
单座 |
8 |
11 |
20 |
32 |
50 |
80 |
100 |
160 |
|
Kv |
双座 |
|
|
|
|
53 |
83 |
|
|
|
额定行程L(mm) |
6 |
8 |
10 |
15 |
20 |
|
公称压力PN(MPa) |
0.1、1.0 |
|
差压调节范围(KPa) |
0.5～5..5、 5～10、 9～14、 13～19、 18～24、 22～28、26～33、31～38、36～44、42～51、49～58、 56～66、64～78、76～90、88～100 |
|
介质温度(％) |
≤80 |
|
调节精度(％) |
≤10 |
|
允许泄漏量
(1/h) |
单座 |
10-4～阀额定容量(Ⅳ级) |
|
双座 |
5x10-3～x阀额定容量(II级) |

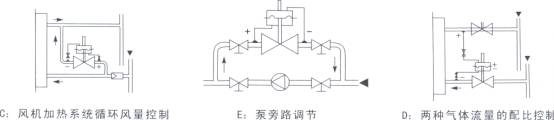

●应用实例
●外形尺寸
|
公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
1OO |
|
法兰距离(L) |
185 |
200 |
205 |
222 |
254 |
276 |
298 |
352 |
|
执行器宽度(K) |
395 |
|
总高度(H) |
376 |
465 |
365 |
445 |
445 |
490 |
490 |
510 |
|
接头螺纹 |
M16X1.5 |
|
法兰标准 |
GB：1.6、2.5、4.O MPa ANSI：150、300Lb JIS：1OK、20K |
注：本表法兰距离以PN16为依据 |
