| 产品介绍： 一、结构特点
按顺时针旋转手轮即可关闭手动调节阀，这时阀杆带动阀瓣下降，直使两锥形密封面接触达到严谨地将管路关闭为止。本厂生产的手动调节阀适用于城市集中供热和区域供热的最佳节能产品，以调节流量为主。
二、用途
本手动调节阀适用于公称压力≤1.6MPa和≤2.5MPa介质温度 1~200℃和≤350℃蒸汽水管路上作为调节流量之用。
三、性能特点
1、改善供热工况：凡是采用手动调节阀的线及热力点，都可以按着设计工况进行流量调节，达到良好的温度工况，这种调节阀比闸阀、截止阀调节性能好，它具有近似直线调节性能，因此，各采暖建筑物冷热不均的现象得到有力的改善。
2、节省能源：热力管网由于温度压力的失调，造成某些支流量过大，使一些建筑温度过高，用户不得不开窗户，大量热能白白浪费掉，由于分支安装了手动调节阀，克服了温度压力失调，避免开窗户，达到节约能源的目的。
3、改善管网水力工况：手动调节阀能按照额定流量进行控制，将管网超量运行的流量降低，使原本水工况恶化程度得到一定改善。
四、主要零件材料
|
零件材料 |
阀体、阀盖、填料压盖 |
阀杆、阀瓣、密封圈 |
指示盘、阀杆螺母、螺帽套 |
|
材料 |
灰铸铁、铸钢、不锈钢 |
不锈钢 |
黄铜 |

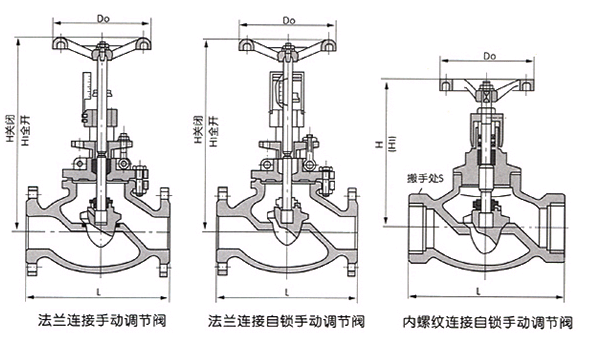

三、主要外型尺寸(法兰连接尺寸：JB／T97—94标准)
|
型 号 |
尺 寸 (mm) |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
T40H-16C T40H-25 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
495 |
|
H |
160 |
60 |
182 |
192 |
250 |
264 |
380 |
413 |
466 |
540 |
623 |
687 |
|
H1 |
172 |
172 |
195 |
210 |
273 |
290 |
426 |
468 |
530 |
613 |
698 |
777 |
|
Do |
65 |
65 |
80 |
80 |
120 |
120 |
200 |
200 |
240 |
260 |
360 |
400 |
|
T10H-16C T10H-25 |
L |
90 |
100 |
20 |
140 |
170 |
200 |
/ |
/ |
/ |
/ |
/ |
/ |
|
H |
150 |
160 |
182 |
92 |
250 |
264 |
/ |
/ |
/ |
/ |
/ |
/ |
|
H1 |
160 |
170 |
197 |
207 |
270 |
284 |
/ |
/ |
/ |
/ |
/ |
/ |
|
Do |
80 |
80 |
80 |
90 |
100 |
120 |
/ |
/ |
/ |
/ |
/ |
/ | |
