| 产品名称：Y43X比例式减压阀 |
| 产品型号：Y43X/Y13X |
| 产品介绍： 一．概述
YB43X、YB13X比例式减压阀，是一种等比例减低流经介质压力的调节阀，利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。通常用于高层建筑、泵站及消防系统，既能减动压又能减静压，减压比例精确。该阀结构简单，选材优质，价格低廉，性能可靠。参考比例有：2：1、3：1、4：1、3：2、5：2等，如客户有特殊要求，可在订单中说明
二.主要技术参数
|
适用介质 |
水、气体 |
|
适用温度 |
≤ 90℃ |
|
压力误差 |
≤ 8％ |
|
最小开启压力 |
2：1 |
0.2MPa |
|
3：1 |
0.3MPa |
|
连接形式 |
法兰、内螺纹 |
|
主要零件材料 |
阀体 |
锡青铜 |
不锈钢 |
铸铁 |
|
内件 |
锡青铜 |
不锈钢 |
锡青铜或不锈钢 |

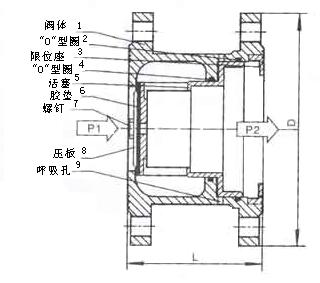

三、比例式减压阀结构图
四、Y43X-A比例式减压阀主要技术参数
|
型号 |
公称压力
PN（MPa） |
公称通径
DN（MM） |
L |
|
|
|
50 |
85 |
|
65 |
102 |
|
80 |
122 |
|
100 |
140 |
|
125 |
160 |
|
150 |
178 |
|
200 |
230 | | | |
五、Y13X-A比例式减压阀主要外形尺寸
（法兰连接尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4216.5-84标准） |
|
公称通径DN（MM） |
尺寸（MM） |
|
C |
L |
D |
|
15 |
1/2" |
80 |
50 |
|
20 |
3/4" |
80 |
50 |
|
25 |
1" |
90 |
54 |
|
32 |
1 1/4" |
100 |
60 |
|
40 |
1 1/2" |
110 |
68 |
|
50 |
2" |
120 |
80 |
|
65 |
2 1/2 |
140 |
104 | |
| 效 果 图：(如下所示) |
 |
|
 |
 |
|
 |
|
