| 产品介绍： 概述 本系列减压阀是直接作用式薄膜弹簧减压阀．主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。适当加大了膜片面积，提高了灵敏度,减压稳压平稳、灵敏。
水用减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压，可使供水压力分配更加均衡．避免部分供水超压，优化高层建筑给水分区。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。
工作原理
出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8％)：当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。
特点
1、采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。
2、耐脏防水垢，不需过滤器，不需旁通管，配管极其简单，能节省大量空间和配管成本。
3、出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响(出口压力的变化量是△P1的8％)
4、极佳的水力特性，压力损失小，减压比可达10：1以上。
5、可满足多种减压要求，特别适用于支管减压系统。
主要技术参数
|
类型 |
型号 |
公称压力PN(Mpa) |
公称通径DN(mm) |
连接形式 |
阀体材料 |
出口压力 |
工作温度(℃) |
| 支管减压阀 |
YZ11X -10T
YZ11X -16T |
1.0
1.6 |
15～25 |
内螺纹 |
青铜 |
0.05～0.55(可调) |
80 |
YZ11X -10P
YZ11X -16P |
不锈钢 |
主要外形尺寸
|
公称通径DN(Mpa)
|
尺寸(mm) |
重量(kg) |
|
mm |
G |
H |
H1 |
L |
|
15 |
1/2 |
31 |
60 |
76.5 |
1.2 |
|
20 |
3/4 |
31 |
75 |
76.5 |
1.2 |
|
25 |
1 |
36 |
88 |
85 |
1.4 |
|
32 |
11/4 |
42 |
93 |
98 |
1.5 |
|
40 |
11/2 |
45 |
98 |
102 |
2 |
|
50 |
2 |
54 |
130 |
117 |
2.65 |
可能的故障原因 1、霜冻损坏，在寒冷地区应注意保温。
2、水流方向装错，减压阀变成止回阀，出口压力为0。
3、弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。
4、旁通管漏水，使P2偏离设定值，鉴于本减压阀优越的可靠一l生和耐久性，建议不安装旁通为宜。
安装

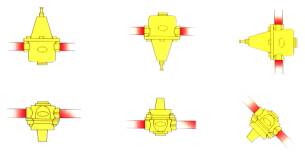

在家用给水系统，减压阀通常安装在水表后面，以便保护其后所有用水器具。如果有冰冻危险，则应注意采暖或放水排空。减压阀可以在360o方向任意安装．但铸刻在阀体上的箭头必须与实际水流方向一致。
|
