【用途】

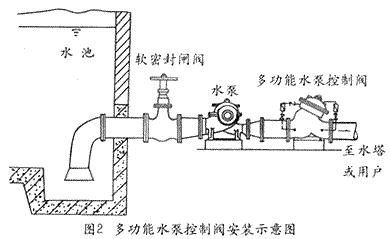

安装在高层建筑给水系统以及其他给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生。一阀兼具电动阀，逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。
【特点】
1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。

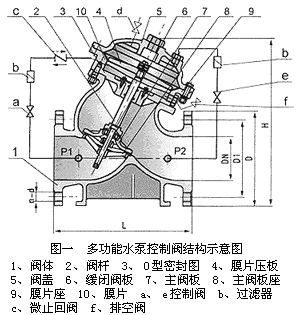

【结构特点】
本产品由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。
本产品的接管系统采用调节阀控制，通过设定调节阀的开度，可方便实现需要的各项控制参数，如主阀的开启速度、缓闭速度等等。
【工作原理】
当水泵启动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
【主要技术参数】
| 公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
调压范围(MPa) |
缓闭时间(S) |
最低动作压力(MPa) |
适用介质 |
介质温度(℃) |
| 1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60
(可调) |
≥0.07 |
水 |
0-80 |
| 1.6 |
2.4 |
1.76 |
0.15-1.4 |
| 2.5 |
3.75 |
2.75 |
0.2-2.0 |
|
【主要零件材料】
| 零件名称 |
零件材料 |
| 阀体 阀盖 |
WCB |
| 阀座 阀盘 |
铜合金/2Cr13 |
| 密封圈 O型圈 |
丁腈橡胶 |
| 阀杆 |
2Cr13 |
| 弹簧 |
50CrVA |
| 缸套 活塞(活塞型) |
2Cr13 |
| 膜片(膜片型) |
夹织物丁腈橡胶 |
| 调节阀 球阀 |
铜合金 |
| 过滤器 |
不锈钢 |
【主要结构尺寸】
| DN |
L |
H |
D |
D1 |
n-d |
| 1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
| 50 |
205 |
293 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
4-18 |
4-18 |
| 65 |
216 |
328 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
4-18 |
8-18 |
| 80 |
250 |
364 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
8-18 |
8-18 |
| 100 |
320 |
418 |
220 |
220 |
235 |
180 |
180 |
190 |
8-18 |
8-18 |
8-22 |
| 125 |
365 |
481 |
250 |
250 |
270 |
210 |
210 |
220 |
8-18 |
8-18 |
8-26 |
| 150 |
415 |
543 |
285 |
285 |
300 |
240 |
240 |
250 |
8-22 |
8-22 |
8-26 |
| 200 |
500 |
673 |
340 |
340 |
360 |
295 |
295 |
310 |
8-22 |
12-22 |
12-26 |
| 250 |
605 |
792 |
395 |
405 |
425 |
350 |
355 |
370 |
12-22 |
12-26 |
12-30 |
| 300 |
698 |
927 |
445 |
460 |
485 |
400 |
410 |
430 |
12-22 |
12-26 |
16-30 |
| 350 |
787 |
957 |
505 |
520 |
555 |
460 |
470 |
490 |
16-22 |
16-26 |
16-33 |
| 400 |
914 |
1188 |
565 |
580 |
620 |
515 |
525 |
550 |
16-26 |
16-30 |
16-36 |
| 450 |
978 |
1218 |
615 |
640 |
670 |
565 |
585 |
600 |
20-26 |
20-30 |
20-36 |
| 500 |
978 |
1256 |
670 |
715 |
730 |
620 |
650 |
660 |
20-26 |
20-33 |
20-36 |
| 600 |
1200 |
1600 |
780 |
840 |
\ |
725 |
770 |
\ |
20-30 |
20-36 |
\ |
| 700 |
1450 |
1750 |
895 |
910 |
\ |
840 |
840 |
\ |
24-30 |
24-36 |
\ |
| 800 |
1560 |
1900 |
1015 |
1025 |
\ |
950 |
950 |
\ |
24-33 |
24-39 |
\ |
| 900 |
1800 |
2100 |
1115 |
\ |
\ |
1050 |
\ |
\ |
28-33 |
\ |
\ |
| 1000 |
2000 |
2400 |
1230 |
\ |
\ |
1160 |
\ |
\ |
28-36 |
\ |
\ | | |
