| 产品介绍： 一、概述
本厂生产的KPF-16型平衡阀是一种具有特殊功能的阀门，具有良好的流量特性，能够合理分配流量，实现流量定量，可以有效地解决供热(空凋)系统中存在的室温冷热不匀问题。由于该阀上设有开启度指示，开度锁定装置及用于流节测定的测压水阀，所以只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，从而克服了“大流量、小温差”的不合理现象。该产品是供热系统中的理想产品，最高介质温度为 200℃.
二．主要技术参数
|
公称压力
PN(MPa) |
试验压力 (MPa) |
工作压力 (MPa) |
工作介质 |
介质温度 (℃) |
|
壳体 |
密封 |
P20 |
P12 |
|
1.6 |
2.4 |
1.6 |
1.5 |
1.6 |
水、蒸汽 |
200 |
三.主要零件材料
|
零件名称 |
阀体、阀盖、阀瓣、手轮、填料压套 |
阀杆、密封圈 |
阀杆螺母 |
垫圈 |
填料 |
|
材料 |
灰铸铁 |
不锈钢 |
铸铜 |
橡胶和棉板 |
膨胀石墨 |

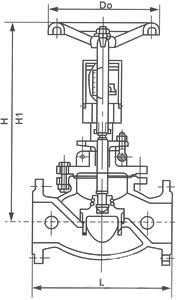

四．主要外形尺寸 (法兰连接尺寸:PN1.6MPa按JB／T79-94际准)
|
型号 |
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺 寸(mm) |
|
L |
H |
H1 |
D0 |
|
KPF-16 |
1.6 |
15 |
130 |
150 |
160 |
80 |
|
20 |
150 |
160 |
170 |
80 |
|
25 |
160 |
182 |
197 |
80 |
|
32 |
180 |
192 |
207 |
90 |
|
40 |
200 |
250 |
270 |
100 |
|
50 |
230 |
264 |
284 |
120 |
|
65 |
290 |
380 |
410 |
200 |
|
80 |
310 |
413 |
448 |
200 |
|
100 |
350 |
400 |
500 |
240 |
|
125 |
400 |
540 |
595 |
240 |
|
150 |
480 |
623 |
688 |
360 |
|
200 |
600 |
687 |
702 |
400 |
|
250 |
730 |
782 |
867 |
500 |
|
300 |
850 |
914 |
1009 |
500 |
|
350 |
980 |
968 |
1073 |
680 |
|
400 |
1100 |
1037 |
1152 |
680 |
五．平衡阀安装使用事项
平衡阀门的安装位置：平衡阀既可以装在供水管上，也可以装在回水管上。一般我们建议装在回水管上，尤其对于高温环路为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管就不必再设截止阀。 |
