| 产品介绍： 概述
隔膜阀是一种特殊形式的、具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开，以达到截断管内介质之目的。
一、隔膜阀全衬里G41F，其特点如下：
1.复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免；
2.利用FEP氟塑料与全成橡胶复合而成的隔膜的带有氟塑料衬里层的阀门，可适于各种强腐蚀性介质。
3.做为执行元件的膜片,由于频繁的启闭,易产生疲劳断裂,应视工况、介质的特性，进行定期更换。
二、设计规范
遵循GB 12239 / BS5156标准。
三、驱动方式
手动、气动（常开或常闭）、电动。
主要性能规范
|
试验压力 (MPa) |
公称压力 PN(MPa) |
|
0.6 |
1.0 |
|
壳体试验压力 PT |
0.9 |
1.5 |
|
密封试验压力(液) |
0.66 |
1.1 |
|
密封试验压力(气) |
0.5-0.7 |
|
适用介质 |
G41W-6/10 |
G41J-6/10 |
G41F-6/10 |
|
非腐蚀性流体 |
一般腐蚀性流体 |
强腐蚀性流体 |
|
适用温度 |
≤100℃ |
≤80℃ |
-50-150℃ |

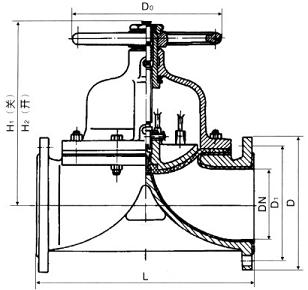

主要尺寸表
|
型号 |
公称通径DN(mm) |
尺寸(mm) |
|
L(1) |
D1 |
D |
D0 |
Z-φd |
H |
H1 |
|
G41W-6
G41J-6
G41F-6 |
25 |
145 |
85 |
115 |
120 |
4-φ14 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-φ18 |
132 |
150 |
|
40 |
180 |
110 |
145 |
140 |
4-φ18 |
156 |
176 |
|
50 |
210 |
125 |
160 |
140 |
4-φ18 |
169 |
195 |
|
65 |
250 |
145 |
180 |
200 |
4-φ18 |
302 |
225 |
|
80 |
300 |
160 |
195 |
200 |
4-φ18 |
216 |
256 |
|
100 |
350 |
180 |
215 |
280 |
8-φ18 |
270 |
322 |
|
125 |
400 |
210 |
245 |
320 |
8-φ18 |
338 |
406 |
|
150 |
460 |
240 |
280 |
320 |
8-φ23 |
331 |
464 |
|
200 |
570 |
295 |
335 |
400 |
8-φ23 |
518 |
638 |
|
250 |
680 |
350 |
390 |
500 |
12-φ23 |
598 |
734 |
|
300 |
790 |
400 |
440 |
560 |
12-φ23 |
698 |
778 |
|
350 |
900 |
460 |
500 |
560 |
16-φ23 |
723 |
883 |
|
400 |
1000 |
515 |
565 |
640 |
16-φ25 |
868 |
1078 |
|
G41W-10
G41J-10
G41F-10 |
25 |
145 |
85 |
115 |
120 |
4-φ14 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-φ18 |
132 |
150 |
|
40 |
180 |
110 |
145 |
140 |
4-φ18 |
156 |
176 |
|
50 |
210 |
125 |
160 |
140 |
4-φ18 |
169 |
195 |
|
65 |
250 |
145 |
180 |
200 |
4-φ18 |
202 |
236 |
|
80 |
300 |
160 |
195 |
200 |
4-φ18 |
216 |
256 |
|
100 |
350 |
180 |
215 |
280 |
8-φ18 |
270 |
322 |
|
125 |
400 |
210 |
245 |
320 |
8-φ18 |
338 |
406 |
|
150 |
460 |
240 |
280 |
320 |
8-φ23 |
384 |
464 | |
