| 产品介绍: 产品概述  本产品采用了氟塑料作为球阀的内衬,并配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用,本产品适用于各种工业管道中液体和气体的输送(包括蒸气),在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。 执行标准结构标准:GB/T12221-1989,GBT15188.2-1994,GB/T9113.1-2000
 法兰标准:GB/T9113.1-2000,JB/T79-1994
 检验标准:JB/T9092-1999
 法兰连接衬氟球阀 ·公称压力:DN1.0~1.6(Mpa)
 ·公称通径:DN15~250(mm)
 ·适用温度: -80-200℃
 ·驱动装置:手柄、蜗轮传动、电动、气动。


|

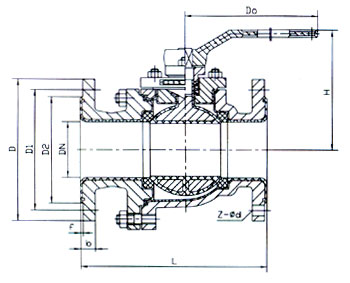

|  Q41Fs、Q41F46 型法兰连接手动球阀

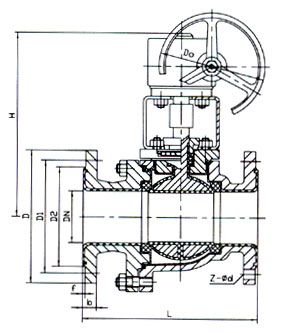

 |  Q341Fs、Q341F46 型法兰连接蜗轮传动球阀 |  |
|  |
| 主要零部件材料表 Standard Material Specifications |   |
|
| 序号NO.
 | 零件名称Name
 | 灰铸铁 | 铸 钢 | 不 锈 钢 | 超低碳不锈钢 |
| Z | C | P | R | PL | PL |
| 1  | 阀体、阀盖  | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2  | 球  | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
| 3  | 衬里层/阀座  | FEP(F46)  PFA(可溶性聚四氟乙烯) |
| 4  | 填料压盖  | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 5  | 调节垫片  | RPTFE(增强F4) PFA(可溶性聚四氟乙烯) |
| 6  | 螺  栓  | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
| 7  | 螺  母  | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 8  | 手  柄  | WCC | WCC | WCC | WCC | WCC | WCC |  |
|  |
| 主要连接尺寸及重量 Dimensions and Weights |   |
|
| 公称通径 | 标 准 值 | 参 考 值 |
| DN(mm)
 | NPS(inch)
 | L  | D  | D1  | D2 | f  | b  | Z-Φd  | D0 | H  | W(Kg)  |
| PN1.0(Mpa)  |
| 15  | 1/2  | 140  | 95  | 65  | 45  | 2  | 14  | 4-Φ14  | 120  | 80  | 2.5  |
| 20  | 3/4  | 140  | 105  | 75  | 55  | 2  | 16  | 4-Φ14  | 140  | 90  | 3  |
| 25  | 1  | 150  | 115  | 85  | 65  | 2  | 16  | 4-Φ14  | 160  | 100  | 4.5  |
| 32  | 11/4 | 165  | 135  | 100  | 78  | 2  | 18  | 4-Φ18  | 160  | 110  | 5.7  |
| 40  | 11/2 | 180  | 145  | 110  | 85  | 3  | 18  | 4-Φ18  | 200  | 120  | 7  |
| 50  | 2  | 200  | 160  | 125  | 100  | 3  | 20  | 4-Φ18  | 250  | 135  | 9.5  |
| 65  | 21/2 | 220  | 180  | 145  | 120  | 3  | 20  | 4-Φ18  | 300  | 145  | 15  |
| 80  | 3  | 250  | 195  | 160  | 135  | 3  | 22  | 4-Φ18  | 350  | 185  | 19  |
| 100  | 4  | 280  | 215  | 180  | 155  | 3  | 22  | 8-Φ18  | 400  | 195  | 33  |
| 125  | 5  | 320  | 245  | 210  | 185  | 3  | 24  | 8-Φ18  | 500  | 210  | 58  |
| 150  | 6  | 360  | 280  | 240  | 210  | 3  | 24  | 8-Φ23  | 200*  | 450  | 93  |
| 200  | 8  | 457  | 335  | 295  | 265  | 3  | 26  | 8-Φ23  | 240*  | 490  | 155  |
| 250  | 10  | 533  | 390  | 350  | 320  | 3  | 28  | 12-Φ23  | 240*  | 550  | 210  |  |
|  |
| 主要连接尺寸及重量 Dimensions and Weights |   |
|
| 公称通径  | 标 准 值 | 参 考 值 |
| DN(mm)
 | NPS(inch)
 | L  | D  | D1  | D2 | f  | b  | Z-Φd  | D0 | H  | W(Kg)  |
| PN1.0(Mpa)  |
| 15  | 1/2  | 140  | 95  | 65  | 45  | 2  | 14  | 4-Φ14  | 120  | 80  | 2.5  |
| 20  | 3/4  | 140  | 105  | 75  | 55  | 2  | 16  | 4-Φ14  | 140  | 90  | 3  |
| 25  | 1  | 150  | 115  | 85  | 65  | 2  | 16  | 4-Φ14  | 160  | 100  | 4.5  |
| 32  | 11/4 | 165  | 135  | 100  | 78  | 2  | 18  | 4-Φ18  | 160  | 110  | 5.7  |
| 40  | 11/2 | 180  | 145  | 110  | 85  | 3  | 18  | 4-Φ18  | 200  | 120  | 7  |
| 50  | 2  | 200  | 160  | 125  | 100  | 3  | 20  | 4-Φ18  | 250  | 135  | 9.5  |
| 65  | 21/2 | 220  | 180  | 145  | 120  | 3  | 20  | 4-Φ18  | 300  | 145  | 15  |
| 80  | 3  | 250  | 195  | 160  | 135  | 3  | 22  | 8-Φ18  | 350  | 185  | 19  |
| 100  | 4  | 280  | 215  | 180  | 155  | 3  | 24  | 8-Φ18  | 400  | 195  | 33  |
| 125  | 5  | 320  | 245  | 210  | 185  | 3  | 26  | 8-Φ18  | 500  | 210  | 58  |
| 150  | 6  | 360  | 280  | 240  | 210  | 3  | 28  | 8-Φ23  | 200*  | 450  | 93  |
| 200  | 8  | 457  | 335  | 295  | 265  | 3  | 30  | 12-Φ23  | 240*  | 490  | 155  |  |  |
