 G6k41J常开式气动隔膜阀 |
返回 |
|
| 产品名称：G6k41J常开式气动隔膜阀 |
| 产品型号：G6k41J |
| 产品介绍： 一、性能规范
|
型号 |
公称压力PN（MPa） |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
壳体试验 |
密封试验 |
|
G6K41W/J/FS-6 |
0．6 |
0．9 |
0．66 |
W．非腐蚀性流体
J.一般腐蚀性流体
FS.强酸碱及各种有机溶剂（溶融碱金属元素氧除外） |
≤100
≤85
≤150 |
二、主要零件材质
|
零件名称 |
阀体 |
阀瓣、阀盖 |
气缸、气缸盖 |
螺杆、阀杆、活塞 |
隔膜 |
|
材料 |
HT200衬氟塑料、衬橡胶 |
HT200 |
HT200 |
35 |
氟丁橡胶、氟塑料 |
三、外形连接尺寸及重量
| 公称压力（MPa） |
工作压力（MPa） |
公称通径DN（㎜） |
尺寸（mm） |
气动装置（㎜） |
质量
（㎏） |
|
L |
D1 |
D |
n-d |
H1 |
D0 |
耗气量cm2 |
气源压力MPa |
|
0.6 |
0.6 |
25 |
145 |
85 |
115 |
4-14 |
306 |
120 |
2．395×102 |
0．4 |
7．5 |
|
32 |
160 |
100 |
140 |
4-18 |
- |
140 |
6．082×102 |
0．4 |
14．3 |
|
40 |
180 |
110 |
150 |
4-18 |
415 |
140 |
6．082×102 |
0．4 |
16．5 |
|
50 |
210 |
125 |
165 |
4-18 |
458 |
160 |
1．235×102 |
0．4-0．5 |
24 |
|
65 |
250 |
145 |
180 |
4-18 |
- |
160 |
3．725×103 |
0．4-0．5 |
30 |
|
80 |
300 |
160 |
200 |
4-18 |
642 |
200 |
3．725×103 |
0．4-0．5 |
51 |
|
100 |
350 |
180 |
220 |
8-18 |
710 |
240 |
9．458×103 |
0．4-0．5 |
92 |
|
125 |
400 |
210 |
250 |
8-18 |
804 |
320 |
1.409×104 |
0．4-0．5 |
148 |
|
150 |
460 |
240 |
285 |
8-22 |
920 |
320 |
2．868×104 |
0．5 |
200 |
|
0.4 |
200 |
570 |
295 |
340 |
8-22 |
1145 |
400 |
4．619×104 |
0．5 |
275 | 注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。 2、气动阀门的反馈信号采用无触点传感技术。 3、采用气缸活塞式。 4、当气源发生故障时，可操作手轮使阀门开启。 |

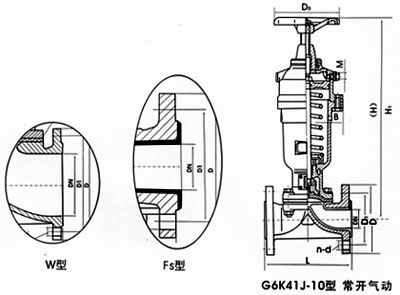

| 效 果 图：(如下所示) |
 |
|
 |
 |
|
 |
|
