| 产品介绍： 【产品特点】
BQ41F夹套保温球阀具有良好的保温保冷特性,且阀门的通径和管径一致,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
|
设计标准 |
ASME B 16.34 GB/T12224 |
|
结构长度 |
ASME B 16.10 GB/T12221 |
|
连接法兰 |
ASME B 16.5、JB/T 79 |
|
驱动方式 |
手动、电动、气动 |
|
试验和检验 |
JB/T9092 API 598 |
|
适用介质 |
重油、胶类等易凝固介质 |
注：系列阀门连接法兰尺寸可根据用户要求设计制造。
【主要零件材质表】
|
序号 |
零件名称 |
材质 |
|
GB |
ASTM |
|
1 |
夹套 |
25 |
105 |
|
2 |
阀座 |
WCB |
A216-WCB |
|
3 |
阀体 |
25 |
A105 |
|
4 |
密封圈 |
PTFE、对位聚苯 |
|
5 |
球体 |
SS304/316 |
SS304/316 |
|
6 |
阀杆 |
1Cr13 |
A247-410 |
|
7 |
填料 |
柔性石墨 |
|
8 |
填料压盖 |
WCB |
A216-WCB |
注：系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

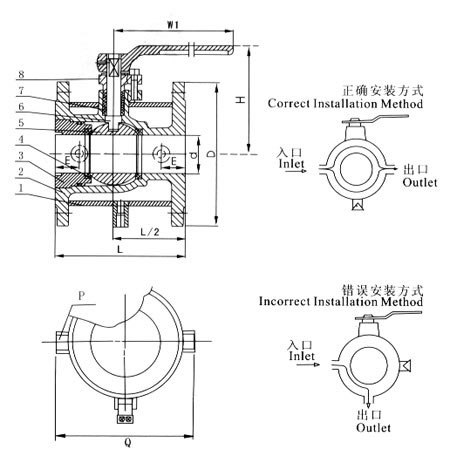

【主要尺寸参数】（国标系列1）
|
公称通径（DN） |
d |
L |
D |
E |
Q |
H |
W |
管螺纹 |
|
(mm) |
(in) |
(mm) |
(in) |
P |
|
20 |
3/4" |
19 |
117 |
40 |
1 1/2" |
58.5 |
147 |
101 |
170 |
G3/4" |
|
25 |
1" |
25 |
127 |
50 |
2" |
62.5 |
156 |
106 |
170 |
G3/4" |
|
40 |
1 1/2" |
38 |
165 |
65 |
2 1/2" |
63.5 |
181 |
125 |
250 |
G3/4" |
|
50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
|
80 |
3" |
76 |
229 |
150 |
6" |
82 |
275 |
193 |
350 |
G3/4" |
|
100 |
4" |
102 |
254 |
200 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
|
150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
1000 |
G3/4" |
|
200 |
8" |
203 |
330 |
350 |
12" |
100 |
495 |
410 |
1300 |
G3/4" |
|
（国标系列2）
|
公称通径（DN） |
d |
L |
D |
E |
Q |
H |
W |
管螺纹 |
|
(mm) |
(in) |
(mm) |
(in) |
P |
|
20 |
3/4" |
19 |
117 |
32 |
1 1/4" |
58.5 |
147 |
101 |
170 |
G3/4" |
|
25 |
1" |
25 |
127 |
40 |
1 1/2" |
62.5 |
156 |
106 |
170 |
G3/4" |
|
40 |
1 1/2" |
38 |
165 |
65 |
2 1/2" |
63.5 |
181 |
125 |
250 |
G3/4" |
|
50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
|
80 |
3" |
76 |
229 |
125 |
5" |
82 |
275 |
193 |
350 |
G3/4" |
|
100 |
4" |
102 |
254 |
150 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
|
150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
1000 |
G3/4" |
|
200 |
8" |
203 |
330 |
300 |
12" |
100 |
495 |
410 |
1300 |
G3/4" |
|
|
